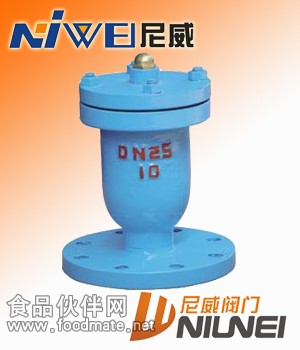

| QB1法兰单口排气阀
QB1法兰单口排气阀概述: QB1排气阀为圆桶式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。
QB1型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。 QB1法兰单口排气阀工作原理: 管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的时候，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。 | 法兰单口排气阀零件材料 阀体、铸铁 阀盖、铸铁 浮球、不锈钢 塞头、橡胶 排气嘴、黄铜 螺丝、螺帽、元钢 |  | QB1法兰单口排气阀主要尺寸 单位:mm | 连接方式 | DN | H | D | D1 | Z-Φd | | 法兰式 | 15 | 245 | 195 | 160 | 4-18 | | 20 | 245 | 195 | 160 | 4-18 | | 25 | 245 | 195 | 160 | 4-18 | | 丝口式 | 15、20 | 245 | - | - | - | | 25、32 | 245 | - | - | - | | 40、50 | 310 | - | - | - | |
