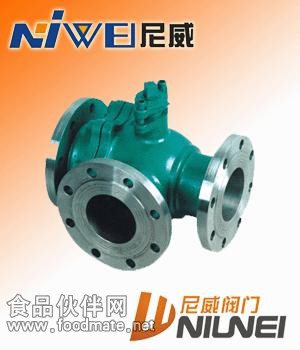

| 球阀种类 : Q44F三通球阀 |

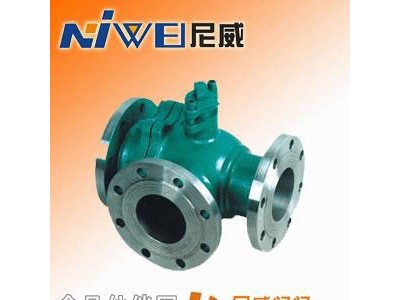

 |  点击放大 | | | 产品型号： | Q44F | | 产品特点： | 法兰三通球阀概述： 三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。 | | Q44F三通球阀  法兰三通球阀概述：
三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。用于介质分流、合流及流向切换。 法兰三通球阀性能参数: | 试验压力 | 公称压力（Mpa） | | Mpa | 1.6 | 2.5 | 4.0 | CL150 | JIS10K | | 强度试验 | 2.4 | 3.8 | 6.0 | 3.2 | 2.4 | | 密封试验 | 1.8 | 2.8 | 4.4 | 2.2 | 1.5 | | 气密试验 | 0.5-0.7 | | 工作温度 | PTFE≤150℃ PTL≤300℃ | | 适用温度 | C：水、油、气；P：硝酸类；R：醋酸类 | 三通球阀主要零件材料: | 阀体、阀盖 | WCB、CF8 | | 球体 | WCB+Hcr、CF8 | | 阀杆 | 2Cr13、CF8 | | 阀座 | PTFE | | 填料 | PTFE | 三通球阀主要外形尺寸: | 公称压力 | 公称通径 | L | L1 | H | W | 重量（kg) | | Mpa | mm | in | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K | 1.6
2.5
4.0
CL150
JIS10K | 15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 | | 20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | | 25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | | 32 | 1 1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | | 40 | 1 1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | | 50 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | | 65 | 2 1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | | 80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | | 100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | | 125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | | 150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | | 200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 | | |
|
