首页 > 供应产品 > Q14F,Q15F内螺纹三通球阀

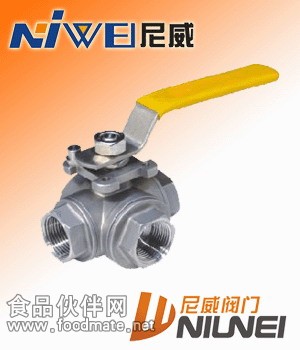

Q14F,Q15F内螺纹三通球阀
浏览： 360
品牌： 尼威
产品规格： 15-50
单价： 50.00元/台
最小起订量： 1 台
供货总量： 10 台
发货期限： 自买家付款之日起 3 天内发货
有效期至： 长期有效
最后更新： 2021-06-15 20:38

详细信息

球阀种类 : Q14F,Q15F内螺纹三通球阀

点击放大
产品型号： Q14F,Q15F
产品特点： 内螺纹三通球阀概述公称压力：2.5MPa 适用稳定范围：-20～232℃～350℃ 适用介质：水、油、气及某些腐蚀性液体（W。O。G）螺纹类型:G.NPT.BSPT.BSP.DIN259/2999
  Q14F,Q15F内螺纹三通球阀的详细资料：
Q14F，Q15F内螺纹三通球阀                                         内螺纹三通球阀公称压力：2.5MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999

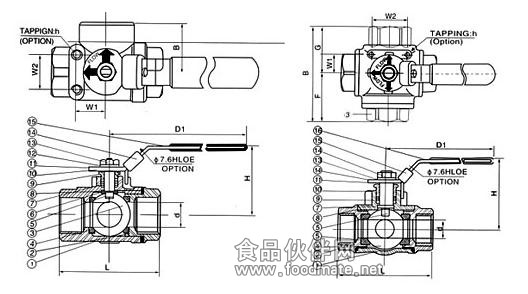

内螺纹三通球阀性能参数与主要尺寸概述

序号 零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 阀盖 不锈钢CF8M/CF8
3 球 不锈钢CF8M/CF8
4 球垫 聚四氟乙烯PTFE
5 阀杆 不锈钢CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口 聚四氟乙烯PTFE
8 大薄片 聚四氟乙烯PTFE
9 压盖螺母 不锈钢CF8M/CF8
10 手柄 不锈钢CF8M/CF8
11 流向指示牌 ALUMINUM
12 华司 不锈钢CF8
13 螺帽 不锈钢CF8
14 锁定装置 不锈钢CF8
15 皮套 塑料
16 盲盖 不锈钢CF8M/CF8

内螺纹三通球阀L型主要尺寸                                                                                                                                       单位：mm

SIZE d L H D1 B W1 W2 h 重量WT（g）
1/2″ 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4″ 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1″ 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
11/4″ 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
11/2″ 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2″ 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450

内螺纹三通球阀T型主要尺寸                                                                                                                                             单位：mm

SIZE d L H D1 B F G W1 W2 h 重量WT（g）
1/2″ 12.7 75 59 126 71.0 335 375 22.4 35.0 10-24UNC 550
3/4″ 16 85 64 126 81.5 390 425 22.4 35.0 10-24UNC 725
1″ 20 100 80 145 102.0 505 515 22.4 35.0 10-24UNC 1000
11/4″ 25 115 90 145 108.5 510 575 25.4 38.1 10-24UNC 2000
11/2″ 32 125 96 204 121.0 580 630 25.4 38.1 1/4-20UNC 3000
2″ 38.1 148 106 204 138.5 655 730 25.4 38.1 1/4-20UNC 4650
